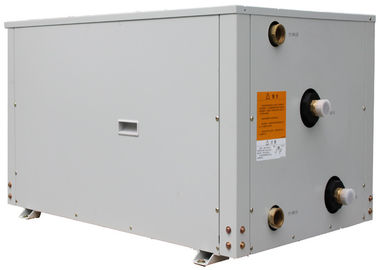

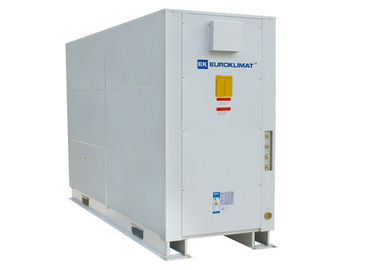

Endüstriyel 110 Kw / 150kW R22 Su Kaydırma Soğutma 2247x1498x710mm Soğutmalı

Modüler Su Kaynağı / Jeotermal Isı Pompası Ünitesi

Özellikler

Teknik veri sayfası

soğutulmuş su sirkülasyonu için SQ standart model

Notlar: aşağıdaki gibi deney şartları birim için şunlardır:
Nominal soğutma kapasitesi için ■ Test koşulları: uygulama tarafında 12 ° C giriş soğutulmuş su sıcaklığı; En soğutulmuş su sıcaklığı çıkış
Uygulama tarafı 7 ° C; Isı kaynağı tarafında 30 ° C su sıcaklığı soğutma girişine; ısı kaynağında soğutulmuş su sıcaklığı çıkış
Yan 35 ° C.
■ birleştirilmiş birim su, ana yapılan ve sitede monte edilmesi gerekir ve çap tasarımı ile uyumlu olması gerekmektedir
belirtim.
Ekli Y şeklindeki filtre ■ Her birimin evaporatör su girişine monte edilmelidir.
Ünitenin soğutma suyu ve soğutulmuş su ■ ısı değiştirici ölçeklendirme önlemek için yumuşatılması gerekir.
makina su basınç düşüşü ■ herhangi bir dış su borusuna veya bileşenin direncini içermez.
monte birimin temel modülleri ■ EKWD032CRSQM / SM / S ve EKWD043CRSQM / SM / S vardır. Bir birim modülleri ile oluşturulabilir
Aynı model ya da farklı modelleri.
■ Ürün özellikleri önceden haber verilmeksizin yükseltmek nedeniyle değişebilir.

Tanımı

1, modüler su kaynağı / jeotermal birim tüm koşullarda uygulamalarını destekler ve tamamen kullanıcı soğutma, ısıtma ve sıcak su ihtiyaçlarını karşılamak için birden fazla modları arasında geçiş yapabilirsiniz. yenilikçi bir su sistemi sayesinde, enerji tasarrufu ünitesi, 5,7 gibi yüksek bir EER sunan bir kısmi iş yükü üzerinde çalışırken yüksek enerji verimliliği sağlar, ve bir yıl içinde ameliyat sonrası diğer sistemlerle karşılaştırıldığında% 50 oranında enerji tasarrufu sağlar.

2, Ünite kapsamlı bir su sistemi ile tasarlanmış ve verimli bileşenler özenle seçilmiş ve düşük işletme gürültü için tasarlanmış oluşur. Birim sıcaklık değişimlerinden dar bir aralık için bulanık ses düzenleme destekler ve hızlı bir şekilde ayarlanan sıcaklığa ulaşır. Buna ek olarak, cihaz hızlı ve istikrarlı bir şekilde her yerde rahat sıcak su gereksinimlerini karşılamak için C 55 ° gibi yüksek bir dizi sıcaklıkta sıcak su sağlar ..

Modüler bir tasarımla, 3, birim ızgara üzerinde titreşimin azaltılması, adım adım başlar ve tek bir birim bakım diğer birimlerin çalışan etkilemez. Buna ek olarak, ünite, günlük yönetimini kolaylaştırmak, birden yerleşik güvenlik koruma işlevleri sağlar ve akıllı ve merkezi kontrol destekler.

4, öncü kabuk tasarımı birimi, özel bir odaya ihtiyaç duymadan teras ve çatı olarak açık bir alanda kurulacak verir. Ünite uzun bir yaşam döngüsü sağlayan ve uzun süre çalışır. Birimler proje ilerleme göre gruplar halinde monte edilebilir. Birden fazla modda çalışan bir su sistemi ve böylece enerji tasarrufu gibi ısıtma ve sıcak su sağlama cihazları gibi diğer cihazlar üzerinde yatırım kaydeder ..

5, 32RT ve 43RT temel modülleri 688RT gibi yüksek bir soğutma kapasitesi kadar 153 kadar çözümler sunan, 1 ila 16 birimleri oluşturmak için ana birimleri ve köle birimleri arasında kombinasyonunu destekler.

6 ünite, kolayca su kaynağı / jeotermal ısı pompası modunda, ısı geri kazanım modu, ve şofben modu arasında geçiş saat, soğutma, ısıtma ve sıcak su gereksinimlerini karşılamak için su sisteminin vanaları kontrol sinyalleri gönderir.

7, birim kolayca% 30 oranında enerji tasarrufu merkezi klima sistemi yardımcı değişken birincil akış pompalama, uygular.

8, modüler tasarımı asansörler ve manuel forklift kullanarak nakliyata olanak tanıyor ve Kaldırma ihtiyacını ortadan kaldırır.

9 modüler tasarım birimleri ayrı ayrı taşındı ve montaj çalışmaları kolaylaştırmak, monte edilmesini sağlar.

10, birim verimli sarmal kompresörlerin, kabuk-ve-tüp kondansatörler ve kuru buharlaştırıcılar ile çalışır ve dikkatle modeli seçimi için sıkı kapsamlı testler üzerine EK uzmanları tarafından tasarlanmıştır. Bu ünite en az enerji tüketen bir şekilde çalışmasını sağlar. Benzersiz evaporatör yapısı ve verimli kompresör teknolojileri birimi, tam iş yükü üzerinde çalışırken 5.7 gibi yüksek bir EER ulaşmak ve bir kısmi iş yükü daha fazla enerji tasarrufu sağlar.

11, tam buharlaşma ve yoğuşma ve daha yüksek verimlilik için evaporatör ve kondenser kullanımı verimli ısı değişimi bakır borular. Bir saptırma plakası ayrıca ısı alışverişi güçlendirilerek, su akış yönünü değiştirmek için bir buharlaştırıcı içine monte edilmektedir. Sistem akış yapısı ısı alışverişi istikrarlı, basit ve bakımı kolaydır.

12, modüllerin kombinasyonları daha fazla adım için hacim düzenleme izin ve her adımda 11RT tarafından kesin kontrol desteği. Bu optimal enerji tasarrufu devlet birim kalmanıza yardımcı olur ve günün her saati verimli çalışma.

13 ünitenin kontrol sistemi otomatik olarak, su pompaları ve soğutulmuş su pompaları, soğutma, soğutma kulesi için akıllı kontrol sinyalleri gönderir soğutma kulesinin fan kontrol ederek soğutma suyunun sıcaklığını düzenleyen ve enerji tüketimini azaltır su soğutma kulesi. Bu% 30 oranında enerji tasarrufu merkezi klima sistemi yardımcı transduser, doğrultusunda pompalar için otomatik akış kontrolü sağlar.

14 ünitenin güvenliğinin sağlanması, basınç koruma, antifriz koruması, kompresörler için aşırı yük koruması ve su akış koruma ile inşa edilmiştir. Sistem kendi kendini teşhis fonksiyonu sağlar. Kontrolör bir arıza üzerine bir uyarı gönderir ve hata kodunu gösterir.

15, birim, sistem yönetimi fonksiyonlarını merkezde modüler bir yapıya benimser ve ızgara üzerinde şok azaltarak, adım adım başlar. ünitenin ömrünü arttırır kompresörler için dengeli aşınma, garanti eder. birim tek bir kompresör başarısızlığı diğer birimler normal çalışmasını etkilemez. Tek bir ünite bakım ve onarım çalışmaları diğer birimlerin çalışan etkilemez.

16 birim sıcaklık dalgalanması dar bir aralık sağlamak için ayarlanan sıcaklığına göre bulanık ses düzenleme uygulayabilirsiniz. Birim sıkı karşılaştırma, seçim ve bileşenlerinin geliştirilmesi için titreşim yalıtım teknolojileri ve çoklu-plenum gürültü azaltma teknikleri benimser. yapısı ve boru hattı için profesyonel gürültü azaltma tasarımı biriminin öncü titreşim ve gürültü performansı sağlar.

17, birim kabuk tasarımı benimser ve özel bir ekipman odası gerektirmez. Içeride, dışarıda veya çatıda herhangi bir uygun yere monte edilebilir. Kabuk uzun bir süre içinde yavaş yavaş solmaya ve büyük ölçüde anti-aşındırıcı yeteneklerini geliştirmek anti-UV kaplama malzemeleri, toz püskürtme tekniği benimser. Cihaz küçük ve kompakt ve bir asansör veya manuel forklift kullanarak hareket ettirilebilir. Hiçbir profesyonel kaldırma cihazları montaj giderleri tasarrufu gereklidir. Birleşmeleri cihazı yerleştirmek için gerekli arazi azaltarak, kurulum sırasında çok az alan oluşturulabilir.

18, Modüller ve ilgili cihazlar böylece ilk yatırım ve işletme giderlerini tasarruf, uygulama ortamının değişikliklere göre herhangi bir anda eklenebilir. Bir tasarım marjı her zaman arttırılabilir ana ünite, model seçimi sırasında gerekli değildir. Bu atıklar azaltır.

19 ünite ısı geri kazanım senaryoları için de geçerlidir. Isı geri kazanım dairesel su (kondenserin dairesel su) sıcaklığı hassas izleme gerçekleştirir, otomatik sinyalleri ve böylece optimum ısı geri kazanımı uygulanması, soğutma suyu ve ısı geri kazanımlı dairesel su arasında geçiş kontrolleri çıktılar.

Rekabet avantajı:

klima ünitelerinin tasarım tecrübesi 40 yılı aşkın sayesinde, EK, ilk modüler su sektöründe klima (su kaynaklı ısı pompası) birim soğutmalı başlatmak için su kaynaklı ısı pompası sistemleri ve ısı geri dönüşüm sistemlerinin avantajlarını kombine yani, EKWD serisi modüler su kaynağı / jeotermal ısı pompası ünitesi. Bu seri birim böylece farklı amaçlar, enerji verimliliği, istikrar, güvenilirlik için müşteri ihtiyaçlarını karşılamak, su soğutma modunda, su kaynaklı ısı pompası modunda, su kaynaklı ısı pompası + sıcak su modunda, soğutma + sıcak su modunda, ve sıcak su modunda çalışabilir , akıllı kontrol, esneklik ve konfor.
